HooToo : Tripmate Titan ou Rav Power

Un petit boitier auto-alimenté bien utile qui fonctionne sans réseau... puisqu'il crée son propre réseau wifi.
Donc à emporter partout !


1-Présentation
2-Utilisation simple
3-Paramétrages

4-Accès internet
5-Divers
6-Pour quoi faire ?
7-Autres appareils Concurrents
8-Liens web



1-PRESENTATION

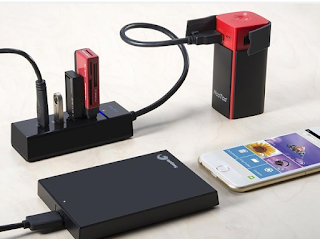

  • Le produit:
    • Marque : Hootoo    Modèle : Tripmate titan           Prix: 39€
    • Mini boitier portable auto-alimenté  multifonctionnel  (4,2 cm / 9,5 cm pour 260 g)  qui génère son propre réseau wifi
    • un produit approuvé par les utilisateurs !




Le Rav Power est  quasi similaire
- avec, en plus, un lecteur carte SD

-mais, une batterie moins performante  de 6000mAh

=>Fonctionnement / Utilisation sont strictement IDENTIQUES






  • Fonctions  :
    • Chargeur / Batterie d’appoint 10400mAh
    • Création d' un réseau local privé sans-fil ou tout   appareil peut se connecter (sans accès internet)
    • Serveur de médias (mini Nas) : Lecteur de disques / clés USB pour partage et/ou transfert fichiers  (possibilité d'en brancher 4  maxi en utilisant un hub USB ) .
      =>Attention tout utilisateur, même invité, peut supprimer tout fichier présent sur la clé : aucune sécurité !
    • =>Attention tout utilisateur, même invité, peut supprimer tout fichier présent sur la clé : aucune sécurité !
    • Routeur de Voyage autoalimenté
    •  Mode AP : Connectez le tripmate à votre box via un câble, le réseau privé aura accès à internet
    • Mode Pont : Connectez le tripmate en  wifi et partagez votre connexion internet
    • Mode Routeur : Connectez le tripmat  à un modem et il devient un routeur

  • Contrôle
vous pourrez utiliser au choix ( même interface)

    • une simple  interface web  (10.10.10.254) sur un Mac ou un PC ou tablette ou smartphone
    • une application Windows "TripMate"

    •  une appli  "HooToo TripMate Plus" sur smartphone ou tablette Android ou Apple  (App Store / Google Play)


      pour :
    •  modifier  paramètres réseau,
    • parcourir  contenu des stockages USB
    • déplacer des fichiers entre différents appareils
    • configuration("system")


  • Spécificité
    • Placez le dans un endroit non connecté ( fonctionne sans fil),  branchez une clé USB ou disque dur :  il crée son  réseau wifi autonome et tous les ordinateurs, smartphones, tablettes  à la ronde peuvent récupérer les fichiers de la clé. En fait, il  se transforme en (mini)  NAS qui  fournit du contenu. L’accès se fait dans les deux sens et vous pouvez l'utiliser par exemple pour décharger les photos prises avec un smartphone
    • Bien sûr, il peut  aussi,  facilement, accéder à Internet via un accès ethernet ou sans fil.
    • un produit  très apprécié dans le monde de l'éducation, en particulier  à l'extérieur, par les profs d'EPS. (Voir académie d'Amiens)
  • Caractéristiques techniques

-Modèle : HT-TM05
-Capacité de la batterie : 10500 mAh
-1 port micro-USB pour charger la batterie interne
-1 port USB pour brancher un support USB (plusieurs peuvent être branchés en utilisant un hub USB)
-1 port Ethernet pour la connexion au réseau (10/100 Mbps).
-1 bouton reset et un bouton power On/Off
-Système de fichiers lus NTFS, FAT 16 et FAT 32.
-Wi-Fi : 802.11 b / g / n (2.4 GHz)
-Processeur : MTK7620 cadencé à 580 MHz
-Led : une indiquant l’état du boitier / 4 indiquant l’état de la batterie.



2-UTILISATION



  • Démarrer
soit
-par câble: brancher un câble Ethernet,  taper http://ht-tm05/  dans la barre d’adresse de votre navigateur
mais beaucoup plus simple
-en wifi : se connecter (via tablette/smartphone/ordinateur) au  WiFi du  HooToo, nommé  TripMatexxx puis de s’y connecter. (mot de passe par défaut est 11111111 soit 8x1). Dans un navigateur  tapez son: 10.10.10.254.
et s'affiche cette fenêtre d'authentification (avec admin et pas de mot de passe - choisir le français...)

et l'accueil s'affiche




  • Se connecter au réseau local sans fil créé
Pour se connecter au réseau du TripMate :
-Pressez le bouton d’alimentation pendant 3 secondes pour allumer l’appareil. Patientez jusqu’à ce que le voyant Wi-Fi soit prêt
-Utilisez les réglages de votre appareil périphérique pour sélectionner le nouveau réseau Wi-Fi  "TripMateSith-XXXX ". Le mot de passe par défaut : 11111111 (huit fois 1),
- Votre périphérique est maintenant connecté au réseau du TripMate. Vous pouvez paramétrer le TripMate en utilisant l’Assistant.
-Ouvrez un navigateur Web et entrez 10.10.10.254 comme adresse.
 Identifiez-vous avec le nom par défaut : admin, laissez le mot de passe vide


  • Partager  des médias
 Vous pouvez créer votre propre centre de partage sans-fil de médias.
Pour y accéder
    •  Avec tablette /smartphone :
      Téléchargez tout d’abord l’application "HooToo TripMate Plus" depuis l’App Store ou Google Play.





    • Avec l'ordinateur, utilisez l'interface web
L'écran d'accueil  est toujours le même, il vous permet d'accéder  aux dossiers partagés

[Attention :tester l'interface avec divers navigateurs :Chrome, parfois, n'affiche pas les données !]




Vous avez accès à vos médias en cliquant sur le nom des dossiers.


    • Les médias  à diffuser en DLNA

Ils correspondent au dossier Share  qui comprend aux 4 sous dossiers:



Attention à ce que le chemin  d'accès soit bien configuré "DLNA Directory"
cliquer sur la flèche pour changer...


Vous pouvez diffuser  un fichier en DNLA (cliquer à  droite) et les visionner directement sur votre téléviseur connecté ou votre Freebox.

Les fichiers déposés dans le dossier:
-Documents  seront téléchargés.
-Pictures  seront présentés dans une galerie.
-Music et Videos  seront lus en streaming.
  • Accès aux Fichiers du support USB

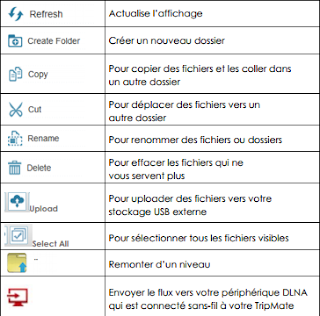

via "EXPLORATEUR" qui est un explorateur de fichiers  qui accède à tous vos fichiers

NOTA: Le menu est plus convivial avec l'application "Hootoo tripmate plus" d'Android.


via l’explorateur de fichiers et après authentification, vous accédez aux fichiers avec possibilité de créer un dossier, copier des fichiers....









en sélectionnant un fichier s'affiche:


 avec l'appli  "HooToo TripMate Plus" l'interface d'échange est plus conviviale
en bas, à gauche, figurent les 2 appareils :


  • Différence entre "Guest" et "Admin"
    à votre connexion, vous devez choisir un profil "Admin" ou "Guest"
    Quelles différences dans les accès ?















=> MODE ADMIN
En mode "Admin", l'utilisateur voit tous les fichiers du disque USB
-soit par l'Explorer : ici tous les dossiers sont visibles y compris  "Share"


-soit par les 4 dossiers de Share
ici les fichiers de musique s'affichent

Attention, il n'y a pas de "sécurité" et  "admin"peut ajouter/supprimer .... du contenu !

=> MODE INVITE "GUEST"
En mode invité ("guest" ) l'utilisateur  a uniquement accès aux fichiers du  dossier SHARE avec ses 4 sous dossiers ; il ne verra donc que les fichiers déposés dans les 4 sous dossiers.


Attention, il n'y a pas de "sécurité" : "Guest" peut ajouter/supprimer .... du contenu  dans "Share"!







3-PARAMETRAGE



Le paramétrage est relativement simple

Menu Information :
Diverses informations sur
-votre appareil : N° série, vendeur....
- Stockage : Accès au  disque(s) connecté(s) avec des informations de capacité (total, libre, utilisé). Possibilité de les éjecter proprement en cliquant sur le bouton Supprimer.

Gestion des utilisateurs
Possibilité de  gérer et modifier les 2 comptes : Admin et Invité.
en particulier :
-le mot de passe de l’administrateur.
-activation ou non  ou du compte Invité et  définir un mot de passe.

le mode invité :
-n'accède pas aux paramétrages (sauf gestion de l'utilisateur)
-uniquement au dossier share et ses 4 sous dossiers mais  avec tous les droits



Paramètres du Réseau

Paramètres avancés de gestion du réseau comme:
-nom de l'hôte: possibilité de modifier le  nom  de votre HooToo sur le réseau.
-Wi-Fi et Lan :accès au réseau internet
-Serveur DHCP : attribution dynamique des adresses IP
-Internet: accès à Internet

=>Voir détails plus bas, partie "ACCES INTERNET: REGLAGES"

Paramètres des Services
C’est dans cette rubrique qu’on active les partages.
Des explications sont nécessaires pour comprendre les "services"

-Service Samba : doit être sur ON  car permet  d'activer le partage de fichiers sous Windows.  Ensuite, via l’explorateur de fichiers et après une authentification (compte admin ou invité), il est possible d’accéder aux fichiers et d’en copier de nouveaux...

Service de DLNA : doit être sur ON  car permet d’activer le partage des flux qui permettront de diffuser en streaming (musique, vidéo) sur votre réseau. Vous pourrez alors lire vos fichiers sur votre téléviseur connecté, votre Freebox etc.


Par défaut, sur votre clé ou disque USB, un dossier partagé nommé Share est automatiquement créé avec 4 sous dossiers .
Les fichiers de type vidéo, audio et image présents  seront automatiquement "scannés" et partagés. Ils sont diffusables en streaming.



=>ATTENTION à bien configurer le chemin d'accès dans "Dlna Directory"

=> il semble qu'après avoir  lu un média du disque USB, il se retrouve ensuite automatiquement intégré dans "Share"



Paramètres du Systême
C’est dans cette rubrique que l'on configure le systême :
-horloge
-MAJ du firmware ( à faire à 'installation)
-"remettre " = restauration de l'appareil aux paramètres d'usine par défaut qui supprime toute la configuration personnalisée et   vos  données personnelles









Paramètres d'assistant
C’est dans cette rubrique qu'un Assistant d'installation vous guidera à travers un processus étape par étape pour configurer votre appareil, en particulier pour l'accès InternetPeu d'intérêt car reprend les paramètres précédents !



4-ACCES INTERNET : REGLAGES










Paramètres du Réseau
Vous devez  maîtriser les réglages "réseau"

Nom de l'hôte

possibilité de modifier le  nom  de votre HooToo sur le réseau.











Wifi et Lan
Paramétrage du réseau wifi émis par leHooToo























Vous devez connaître et comprendre :
SSID : nom du réseau Wi-Fi diffusé par le routeur
Mode : il s'agit des normes standards :11 b/g/n (par défaut).
Mot de passe : pour l'accès au Wi-Fi du HooToo qui peut être changé. Par défaut, il s’agit de 11111111 (8 x 1)
Adresse Mac: adresse physique unique de l'interface réseau duHooToo
Adresse IP : adresse fixe du routeur.(qui peut être changée aussi, mais sans intérêt)
Masque de sous réseau : lié à l' adresse IP et à votre réseau. (=>ne modifier que si vous en avez les compétences!)
Région :choisir... France.
Passage  = canal (erreur de traduction) choix automatique ou non  du canal

Sécurité : vous pouvez modifier le type de sécurité active (et ne pas en mettre pour simplifier un accès temporaire).








Serveur DHCP
Serveur qui attribue dynamiquement des adresses IP au matériel se connectant en wifi au HooToo

=>ne modifier que si vous en avez les compétences!





Internet
accès au réseau internet, qui se fera le plus souvent en "Accès sans fil"


















Les 3  modes de fonctionnement





  • Mode AP (Point d’Accès)
    => ce sera le mode  usuel pour accéder à Internet en absence de Wifi via un câble ethernet
BOX---cable Ethernet----TRIPMATE :........wifi tripmate avec acces internet


 Le TripMate va automatiquement devenir un point d’accès une fois :
-Connectez un câble avec accès à Internet au TripMate, attendez que le voyant bleu Wi-Fi cesse de clignoter et reste fixe
-Votre périphérique peut maintenant obtenir l’accès à Internet via le réseau sans-fil du TripMate. Il n’est nécessaire de changer aucun réglage une fois qu’il est devenu Point d’Accès.


  •  Mode Routeur
    => ce sera un  mode  exceptionnel en France car les box font "routeur" ( ou utiliser que si vous en avez les compétences!)
MODEM ou BOX sans routeur ---cable Ethernet----TRIPMATE :........wifi tripmate avec acces internet


En mode routeur, le TripMate se connecte à un modem câble ou ADSL et agit comme un routeur sans-fil standard.
Allumez le TripMate
Connectez le TripMate au modem Internet via un câble réseau
Connectez votre périphérique au réseau du TripMate z
Connectez-vous à l’adresse 10.10.10.254
Cliquez sur Réglages, puis sélectionnez Réglages Réseau


  • Mode Pont=> ce sera le mode  usuel pour accéder à Internet  si la wifi internet  est présente
BOX----wifi   -------   TRIPMATE ........ wifi tripmate avec acces internet


En mode pont, le TripMate se connecte à un réseau existant (avec accès Internet) et partage l’accès Internet avec les périphériques connectés au réseau du TripMate.






5-DIVERS

  • Eteindre  : rester appuyé sur le bouton du dessus.
  • Déconnecter : il est aussi possible de se déconnecter de l’interface en cliquant sur le bouton à côté de TripMate et en validant.



  • Chromecast :Vous pouvez utiliser le réseau wifi du tripmate avec votre Chromecast pour diffuser vos médias sans wifi traditionnelle.
    =>Lire cet article détaillé de notre blog "Chromecast"
  • Conseil :  utiliser le plus souvent possible une même clé USB /disque pour éviter de refaire les réglages ( DNLA...)
  • Charger le TripMate

Rechargez le TripMate dès que la batterie restante est inférieure à 25%.
Pour charger l’appareil :
-Branchez le connecteur USB du câble USB à un adaptateur secteur  ou toute autre source de courant USB ;
-Branchez le connecteur micro-USB du câble au port de charge du  TripMate ;
-Le voyant d’alimentation va clignoter pendant la charge. Une fois  l’appareil complètement rechargé, le clignotement va cesser et le  voyant restera allumé tant que le câble sera connecté.
=> utiliser un adaptateur secteur USB avec une  sortie jusqu’à 1.6A pour charger leTripMate. Utiliser un adaptateur  avec une sortie supérieure à 1.6A endommagerait la batterie interne.

  • Charger des Périphériques
Pour charger vos périphériques (smartphones, tablettes...) :
-Branchez le connecteur USB du câble de charge dans un des ports USB du TripMate ;
-Branchez le connecteur micro-USB du câble à votre périphérique ;
-Après quelques secondes, la charge va démarrer automatiquement.
  • Voyants
Voyant à LED pour indiquer le pourcentage de batterie restant.
1 LED : 0~25%
2 LED : 26~50%
3 LED : 51~75%
4 LED : 76~100%


La LED Wi-Fi indique l’état du démarrage  du système :
Début clignotement LED bleue : Chargement du noyau en cours.
Fin de clignotement de la LED bleue : Démarrage du système terminé.
LED verte :Internet
  • Bouton alimentation
 Bouton marche/arrêt  =appui long 3 secondes
Pourcentage de batte = appui court

  •  Formats fichiers acceptés
 IOS
Audio : MP3、AAC、m4a、wav、aiff
Vidéo :MP4、MOV、m4v、avi
Photo :  jpg、tiff、bmp,gif
Document :  keynote、numbers、page  txt word excel ppt  pdf

Android
Audio : MP3
Vidéo : MP4
Photo : jpg   png
Documents: txt word excel ppt  pdf

 en fluo formats communs supportés et donc conseillés


6-POUR QUOI FAIRE ?

  • -n'importe où : à l'extérieur, dans une voiture...


  • - sans internet, sans alimentation électrique



  • via smartphone, tablette (Android ou Apple)

           ordinateur... (Windows, Mac)

Ce que l'on peut faire :


  • Recharger un appareil (smartphone, tablette)

Batterie externe 10400mAh (5V/2.1 qui vous permet de charger votre smartphone 3 fois au plus.



  • Créer un réseau local privé en wifi (avec ou sans internet) pour



    • Distribuer, partager, échanger des fichiers (créer une banque centralisée de fichiers accessibles à tous)



    • Créer un serveur de médias diffusables en DLNA (streaming) sur un téléviseur (Mini Nas)  : possibilité de diffuser vidéos, photos et  musique sur TV, lecteurs multimédias, smartphones, tablettes, téléviseurs et autres périphériques DLNA connectésJusqu'à 5 périphériques connectés peuvent accéder simultanément à n'importe quel stockage USB connecté - parfait si tout le monde veut regarder le même film sur différents écrans.



    • Stocker des données : brancher un disque dur ou un lecteur flash USB au TripMate et utilisez l'application TripMate pour les transférer sans effort pour vous donner plus d'espace.



    •  TransfertSauvegarde des données  Connectez deux périphériques de stockage à un hub USB et connectez le concentrateur au TripMate puis utilisez vos appareils mobiles pour déplacer les fichiers. Qui pense encore que l'on a besoin d'un ordinateur et de wifi pour transférer des fichiers?

Ex  les photos de votre carte SD facilement  copiées sur un DD ou clé usb

  •   L'utiliser avec un clé Chromecast : Impossible d'utiliser votre Chromecast sur le réseau d'authentification de l'hôtel? Connectez-le à votre Titan TripMate et castez vos  vidéos depuis le stockage USB connecté vers le téléviseur


  • Avoir un routeur de voyage avec 3 modes (AP/Pont/Routeur)





7-AUTRES APPAREILS CONCURRENTS

  • Autres produits marque HooToo,
    •  peu sont disponibles en France (sauf TripMate Titan !)
    • taille, capacité batterie... différents




  • Rav Power WD03 FR: un produit similaire concurrent ( avec emplacement carte sd mais batterie moins puissante)

=> en fait en lisant le mode d'emploi anglais, c'est exactement le même produit avec  la même interface et un même fonctionnement



  • Que choisir ? HooToo ou RavPower

Choix difficile...les produits sont quasi identiques et viennent probablement de la même usine chinoise... Les deux marques appartiennent  à une même société "SunValley".
En France le monde de l'éducation utilise et plébiscite le HooToo .Le  SAV des 2 marques (Sunvalley) semble  réactif d'après les témoignages Amazon (échange facile)
Les rares critiques sont liées, soit à un panne du produit (échangé par HooToo), soit à une totale méconnaissance du produit (possibilités, limites) soit à une incompétence de l'acheteur pour comprendre son utilité et surtout, l'utiliser...
Un mode d'emploi en français est pourtant proposé par les 2 marques.


Une solution : pour conserver la batterie puissante du HooToo et avoir un stockage "permanent", on peut acheter une minuscule clé USB SanDisk Cruzer qui peut rester en place.

Toutefois il faudra quand même avoir un lecteur externe de carte SD.









  • Quels sont les points positifs négatifs?

+
-
simple, rapide efficace
-rapport qualité/polyvalence/prix
-autonomie excellente
-utilisable partout: sans électricité ni internet.
--
-système de partage de fichier moyen (copier/coller) .
-interface Web plutôt moyenne.
-fait office de mini Nas mais n'est pas un vrai...  Nas
-1 seul port USB (2)
-manque (Hootoo) lecteur intégré carte SD


  • Un autre appareil équivalent mais sans batterie

TP-Link   TL-WR710N  ou 810N (300Mbps)
Mini Routeur 150 Mbps Wi-Fi N de poche, 1 Port Ethernet, 1 Port USB
-710 N= 25€  Amazon ou  81 0N = 30€  Amazon
-Conçu pour la mobilité, idéal pour les voyages et les usages domestiques
-Alimentation intégrée, pas de transformateur requis
-1 port WAN/LAN 10/100Mbps 1 port LAN 10/100Mbps
-Port USB pour partager des fichiers ou charger un appareil
-Supporte les modes : Routeur sans fil, client, répéteur, point d'accès, routeur client WISP
-85 x 75 x 28 mm


8-LIENS

Rappel : Hootoo et Ravpower sont strictement identiques (sauf batterie et lecteur SD) donc les descriptifs et tutoriels ci-après conviennent aux 2 produits.
Constructeur

 https://www.hootoo.com/hootoo-tripmate-ht-tm05-wireless-router.html
 https://www.ravpower.com
https://www.ravpower.com/rp-wd03-filehub-6000mah-power-bank-portable-wireless-router.html

Notice PDF en Fcs
 https://www.hootoo.com/media/downloads/HT-TM05-Notice%20en%20fr.pdf
https://www.ravpower.com/media/downloads/RP-WD03%20Notice%20en%20fr.pdf

Test
 https://www.justegeek.fr/test-hootoo-tripmate-titan-routeur-nas-batterie-externe-portable/
https://www.justegeek.fr/tuto-mise-service-tripmate-titan/
http://technopiges.canalblog.com/archives/2015/09/14/32621004.html
https://spark.adobe.com/page/5CY8v/
http://tellementgeek.over-blog.com/2016/12/hootoo-et-son-tripmate-titan.html

Comparatif (américain)
https://smarthomegearguide.com/best-wifi-travel-routers/
https://www.lifewire.com/top-travel-wireless-routers-2377742
http://www.pickmyrouter.com/best-portable-mini-travel-wifi-routers/
https://nerdtechy.com/best-portable-mini-travel-wifi-router
https://www.jenreviews.com/best-travel-router/

Education
http://silverteacher276.wixsite.com/learnenglish/single-post-page/2016/08/15/HOOTOO-TITAN-Tripmate-la-bo%C3%AEte-%C3%A0-tout-faire
http://edmustech.fr/2016/05/24/hootoo-titan-tripmate/
https://www.dropbox.com/s/oagcph04ybyqq1r/Tuto%20Hootoo%20Papier.pdf?dl=0
http://tempsreel.nouvelobs.com/rue89/rue89-nos-vies-connectees/20170303.OBS6047/un-prof-de-maths-je-defends-l-usage-du-portable-en-classe.html
Tutorial pour les élèves
Tutorial pour les professeurs

Tutoriel Ravpower

Sauvegarder ses photos
http://www.luzphotos.com/materiel/sauvegarde-photos-voyage

Video
https://www.youtube.com/watch?v=YR6JjQtnduI&feature=youtu.be

PDF
-http://www4.ac-nancy-metz.fr/eps/site/artpublic/bibliotheque/File/numerique/Hootoo_TripMate_Titan/HooToo_TripMate_TITAN_PREMIERE_PRISE_EN_MAIN.pdf
-https://www.dropbox.com/s/oagcph04ybyqq1r/Tuto%20Hootoo%20Papier.pdf?dl=0
-http://cache.media.eduscol.education.fr/file/Theme_2/62/8/05-RA16_C4_SVT_T2_mutualiser_tripmate_titan_641628.pdf
-Tutorial pour les élèves
-Tutorial pour les professeurs

-Tutoriel Ravpower

Utiliser Qr Codes
https://spark.adobe.com/page/6SSY1/
http://edmustech.fr/2016/05/24/hootoo-titan-tripmate/
https://www.dropbox.com/s/oagcph04ybyqq1r/Tuto%20Hootoo%20Papier.pdf?dl=0
Création Qr codes http://www.classtools.net/QR/

Freebox et Hootoo
https://spark.adobe.com/page/ClS4W/

RavPower
https://www.leschroniquesdegoliath.com/produits-hi-tech-testes-pour-vous/hub-wifi-de-chez-rav-power/
http://www.aidewindows.net/materiel/accessoires-stockage-ravpower.php
http://blog.reflex-photo.eu/test-du-ravpower-filehub-5-en-1-rp-wd01/

Créer vous même votre boitier...
https://pirateboxfr.com/bienvenue/
http://entbox.ticedu.fr/
